Tartályfenék prések és edényfenék gyártó gépek (Dished End)

A termékcsalád

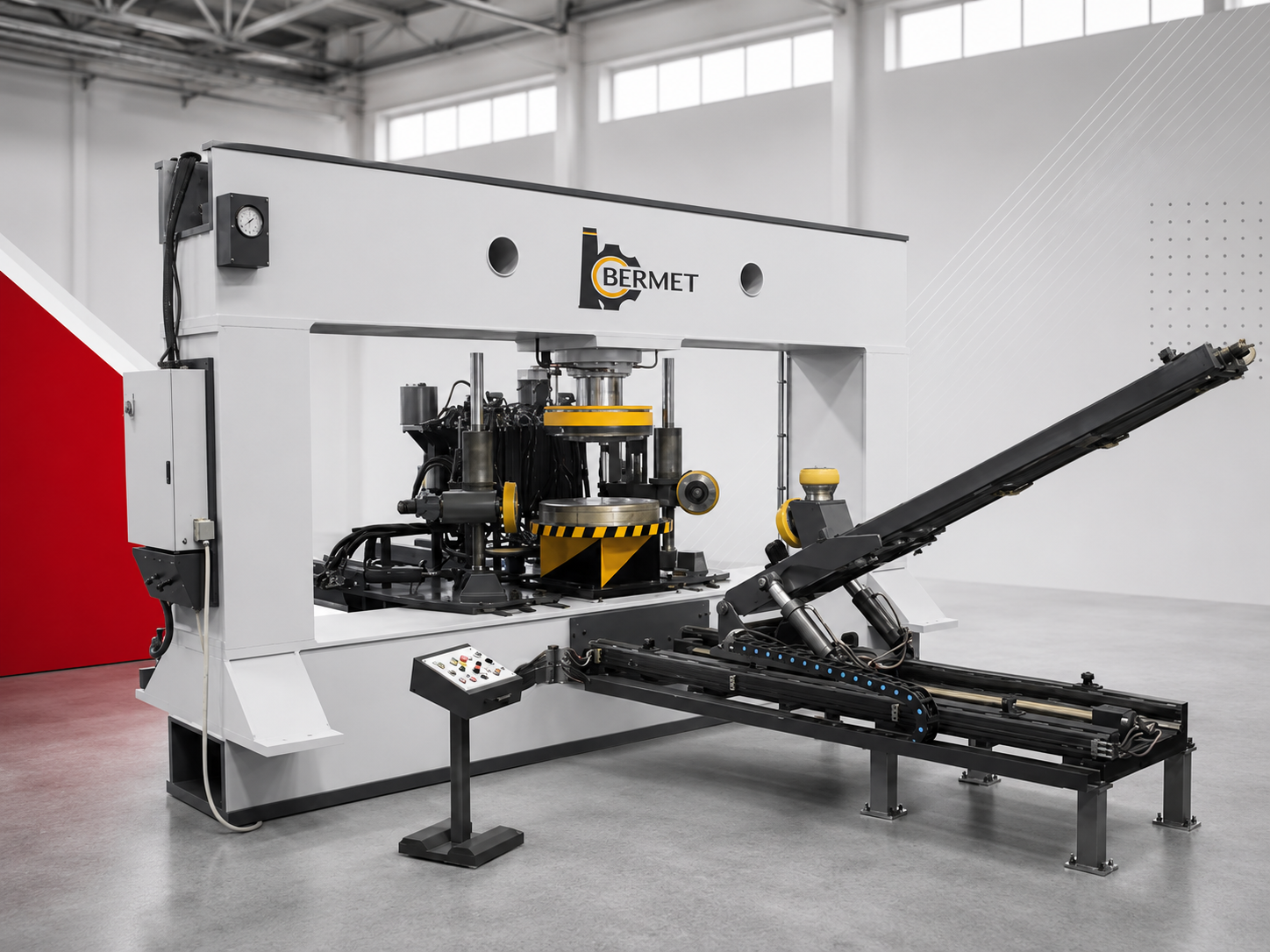

A BERMET tartályfenék prések (más néven edényfenék gyártó gépek, domborító prések, tartályfenék-formázó gépek vagy Dished End Forming Machines) nagy pontosságú acél- és rozsdamentes acél tartályfenekek gyártására készültek. A gépek a nyomástartó edények, ipari tartályok, silók, kazánok és technológiai berendezések gyártásának meghatározó berendezései, amelyek lehetővé teszik a nagy átmérőjű körlemezek gyors, ismételhető és nagy pontosságú alakítását. A korszerű gyártósorok általában hidraulikus domborító présből (dishing press), peremező gépből (flanging machine) és anyagmozgató manipulátorból állnak.

Mi az edényfenék (Dished End)? Az edényfenék — más néven tartályfenék, tartályvég, nyomástartó edényfenék, angolul Dished End — a hengeres tartályok lezárására szolgáló domború lemezalkatrész. A megfelelő geometria egyenletesebben osztja el a belső nyomásból származó feszültségeket, ezért ezt a kialakítást alkalmazzák nyomástartó edényeknél, vegyipari és rozsdamentes technológiai tartályoknál, sör- és italgyártó, gyógyszeripari, LNG- és kriogén tartályoknál, olaj- és gázipari berendezéseknél, kazánoknál, hőcserélőknél és silóknál.

A tartályfenék gyártás folyamata négy egymásra épülő lépésből áll. 1. Körlemez kivágása: a megfelelő átmérőjű körlemezt plazmavágó, lézervágó vagy körkivágó berendezés készíti el. 2. Domborítás (Dishing): a hidraulikus prés fokozatosan alakítja ki a fenék középső gömb- vagy ellipszis alakját, a korszerű gépek automatikus manipulátorral mozgatják és forgatják a lemezt, így egyenletes alakváltozás és nagy pontosság érhető el. 3. Peremezés (Flanging): a második műveletben alakul ki az oldalsó perem (knuckle radius), amely lehetővé teszi a tartálypalásthoz történő hegesztést — külön peremező gépen vagy integrált gyártósoron. 4. Méretre igazítás: a kész alkatrész élvágáson, méretellenőrzésen és hegesztési él-előkészítésen megy keresztül.

Gyártható tartályfenék-formák: ellipszoid (2:1 Elliptical), toriszférikus (Torispherical), félgömb (Hemispherical), sekély domború (Shallow Head), kúpos (Conical Head), valamint sík fenék speciális kialakítással. Feldolgozható anyagok: szénacél, rozsdamentes acél, duplex rozsdamentes acél, alumínium és speciális ötvözetek.

Miért a BERMET? A BERMET gépek nagy teherbírású hegesztett acélvázzal és hidraulikus hajtással készülnek, így hosszú távon is biztosítják a nagy pontosságot és az üzembiztos működést. Az automatikus manipulátorok, a korszerű hidraulikus rendszer és a programozható vezérlés csökkentik a kézi beavatkozás szükségességét, javítják a méretpontosságot és növelik a termelékenységet — a kisebb egyedi gyártástól a nagy sorozatú tartály- és nyomástartó edénygyártásig.

Műszaki jellemzők

• Nagy teherbírású hegesztett acélváz, hidraulikus hajtás
• CNC vagy PLC vezérlés, érintőképernyős kezelőfelület
• Automatikus manipulátor, lemezforgatás és lemezpozicionálás
• Hidraulikus központosítás
• Programozható alakítási ciklusok
• Automatikus nyomásszabályozás
• Domborító prés (dishing) + peremező gép (flanging) gépsor
• CE megfelelőségi tanúsítvány

Ízelítő modellválasztékunkból:
